這里介紹的線性菲涅爾聚光太陽能熱發電裝置的線性菲涅爾聚光鏡是由多條條形反射鏡組成，故也稱為條式太陽能熱發電裝置。

線性菲涅耳主聚光鏡為條形平面玻璃反射鏡，每條反射鏡兩端有轉軸，其軸線與條反射鏡中軸線平行，貼近條形平面玻璃反射鏡反面，每個反射鏡可繞轉軸轉動，有獨立的驅動裝置，是一個單軸太陽跟蹤反射鏡。若干個條形平面玻璃反射鏡組成整套的單軸太陽跟蹤聚光反射鏡系統，見圖1。由于條形平面玻璃反射鏡不具備聚焦能力，故該線性菲涅爾反射鏡屬非成像聚光裝置。

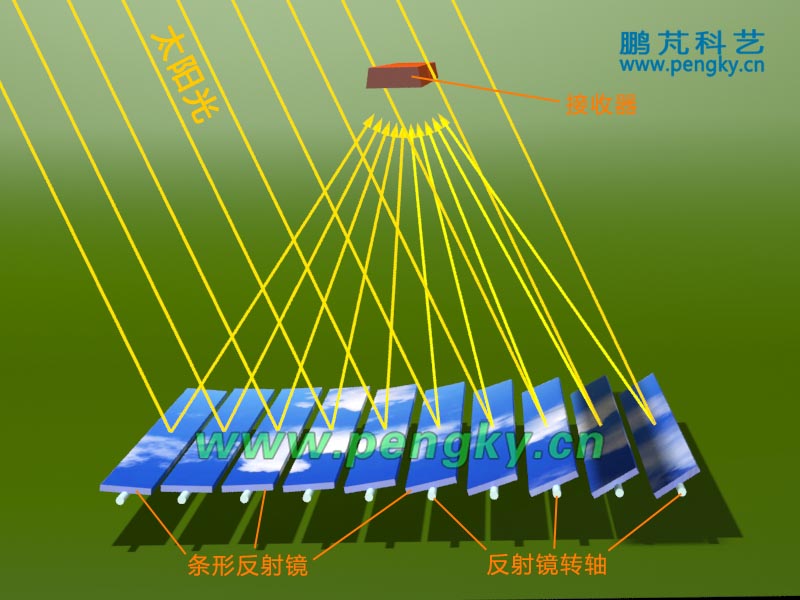

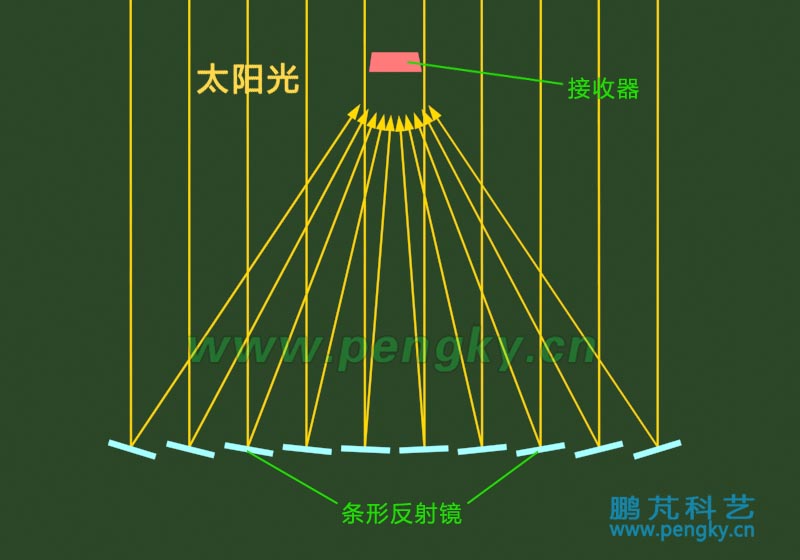

圖2表示正上方陽光照射的情況，每個條形反射鏡通過自身的驅動裝置轉動，跟蹤陽光使照在條形反射鏡上的陽光反射到上方的接收器（集熱器）。多個條形反射鏡共同把陽光反射到接收器，達到聚光效果。

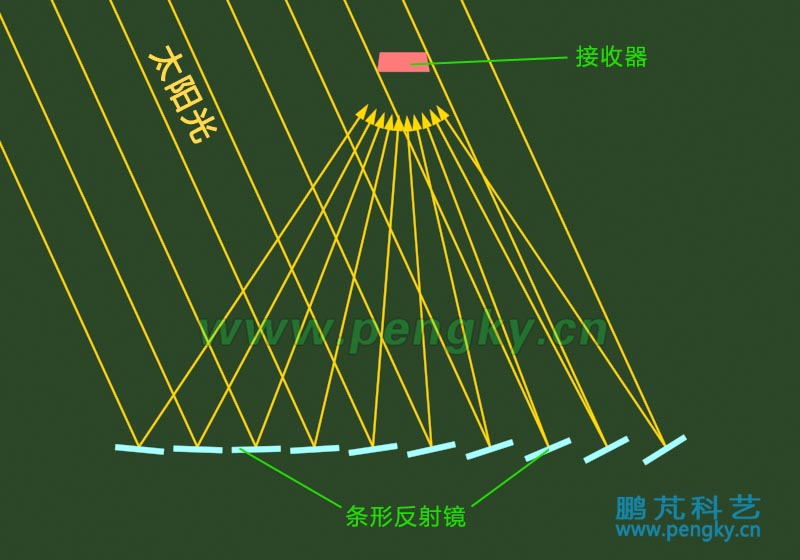

當陽光傾斜時，各條形反射鏡對太陽跟蹤轉動使照在條形反射鏡上的陽光反射到上方的接收器，見圖3。

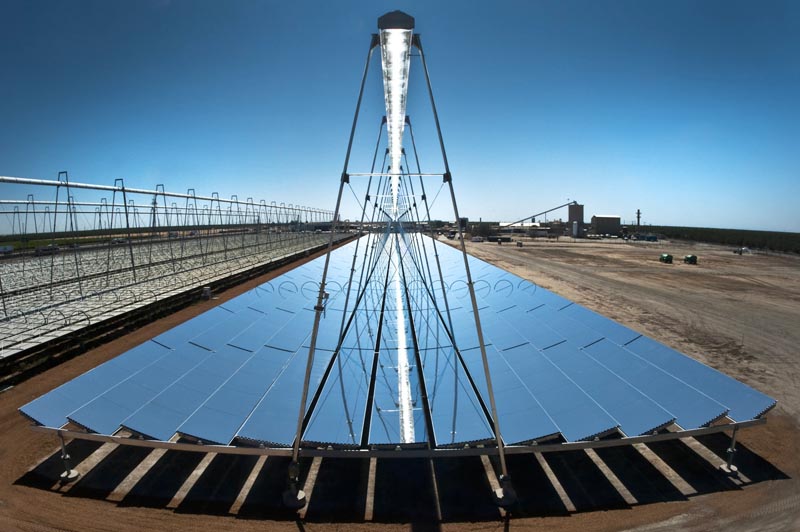

本課件的圖片為了清晰顯示原理與結構，只有10片條形平面反射鏡，每條反射鏡也較短。實際應用中每條條形平面玻璃反射鏡是由多塊鏡面連續組成較長的反射鏡，而且條數也多一些，圖4是轉載網絡上的線性菲涅爾聚光裝置。

條式菲涅爾聚光裝置結構相對簡單、風載荷較低、接收器固定安裝，整個結構較穩定。條形反射鏡除了采用平面鏡外，也可以采用略帶弧形的反射鏡，猶如槽鏡一般，只是略帶弧面而已，可以起到一定的聚光效果，這樣可以采用較寬的條形反射鏡，較窄的接收器，條形反射鏡的數目也可少一些，減化結構與控制機構。略帶弧面的反射鏡無需專門制作，利用框架的作用使鏡片略作彈性形變即可。

條式菲涅爾聚光裝置總體來說是單軸跟蹤系統，一般來說采用東西方向水平布置，可以在一天的大部分時間把陽光聚集到接收器。

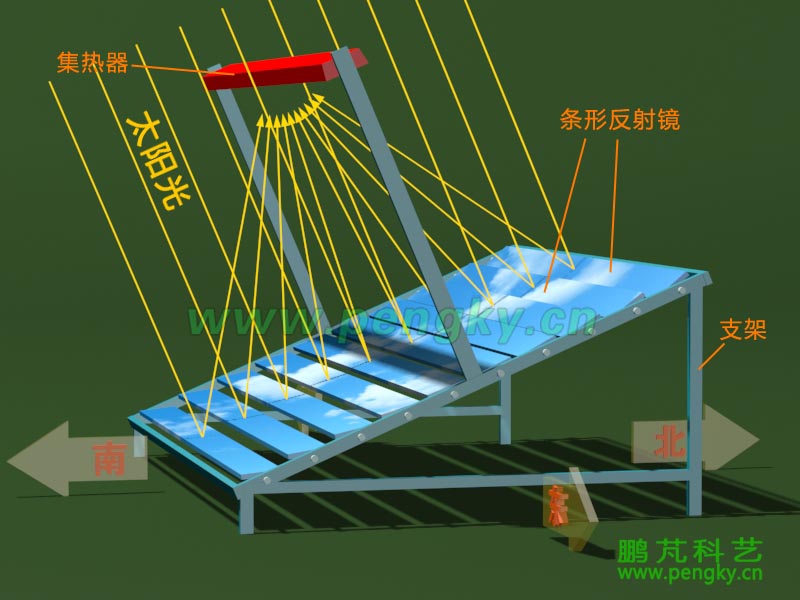

但在緯度高的地區，為減小條形反射鏡之間的遮擋，可將整排反射鏡向陽光方向傾斜，圖5是向南方傾斜安裝方式（北半球）。

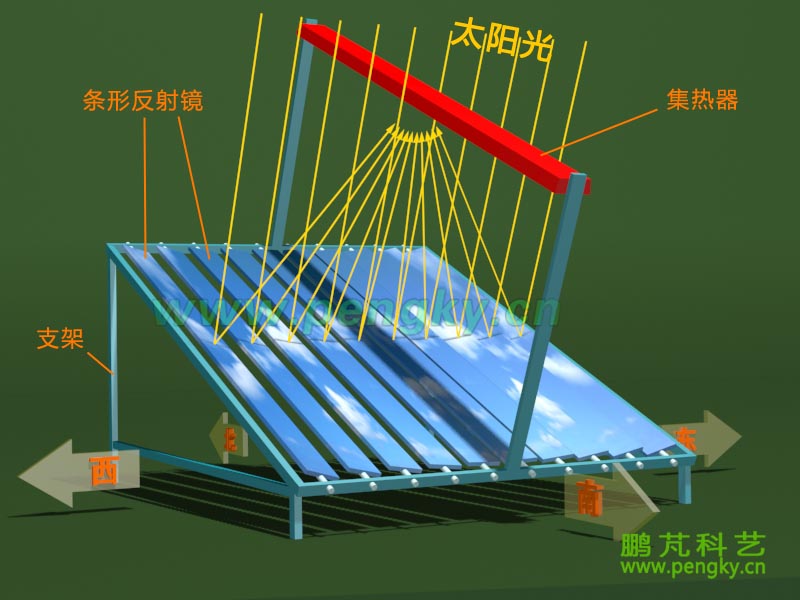

條式菲涅爾聚光裝置也可以采用極軸跟蹤方式，將條式聚光鏡的軸平行于地軸線安裝，這樣的布置屬于南北方向布置，見圖6。顯然這樣布置限制了條式聚光鏡的長度，如果正好有合適地形，在南坡上布置倒是好方案，傾斜角度盡量與當?shù)鼐暥认嘟?/p>

條式菲涅爾聚光鏡把陽光聚集到接收器，由于條形聚光鏡是平面的，不可能形成線聚集，每條反射鏡反射出的是一條平行光束，在接收器上形成一條光帶。所以接收器應有一定的寬度，寬度與條形反射鏡寬度相近，窄了會漏掉反射光，寬了會過多遮擋到條形反射鏡的陽光。對于略帶弧形的條形反射鏡，接收器寬度可相對窄一些。

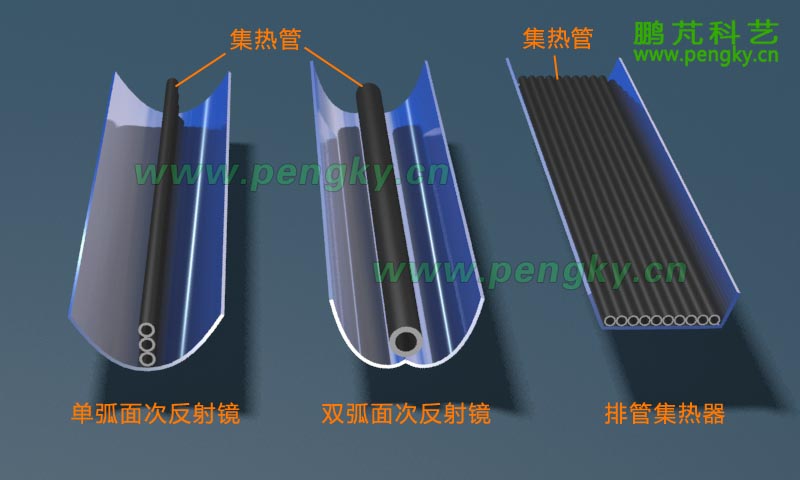

條式菲涅爾聚光器的接收器結構主要有3種，見圖7，在實際應用中是反扣朝向下方的。

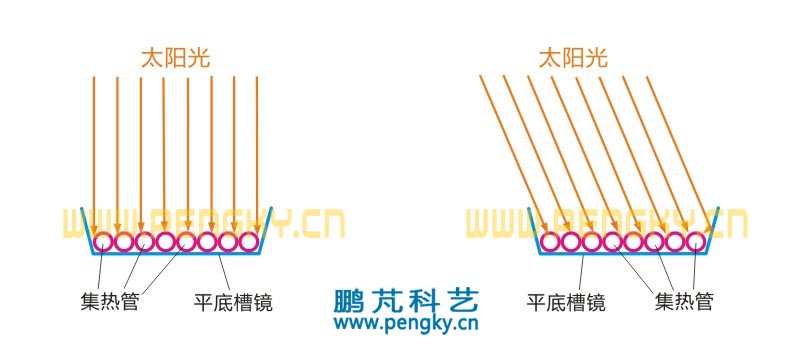

最簡單是排管式結構，采用多根集熱管排在一起，管外壁涂覆有吸熱體涂層，排管寬度接近條形反射鏡寬度，排管安裝在一個平底槽內，見圖7右圖。 圖8為排管式接收器受光示意圖，左圖表示了直射光束，右圖是斜射的光束，排管可以吸收反射光束的全部能量。排管式接收器結構簡單，但接受的陽光的聚光比低，約10至20，很難形成高溫高壓蒸汽。

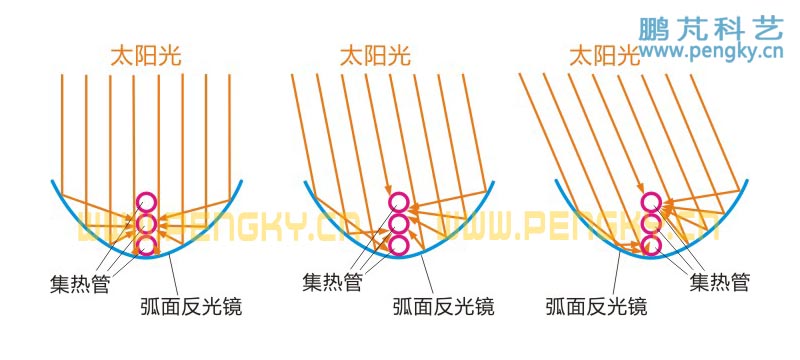

為了得到較高的聚光比，需要把條形反射鏡反射的光線進一步聚焦，也就是利用次級反射鏡二次聚焦，圖7右圖是柱形弧面反射鏡的結構示意圖，反射鏡的弧面近似拋物線。由于任何弧面都不可能把來自不同方向的光線匯聚到同一焦點（焦線）上，所以仍采用了少量排管來接受次反射鏡的反射光，管外壁涂覆有吸熱體涂層。圖9表示弧面反射鏡在接受不同條形反射鏡反射光的示意圖，左圖是來自正下方條形反射鏡的反射光，中圖是來自下方靠旁的條形反射鏡的反射光，右圖是來自最外邊條形反射鏡的反射光。

由于該反射鏡的光源是條形反射鏡反射來的光線，故稱為次級反射鏡。

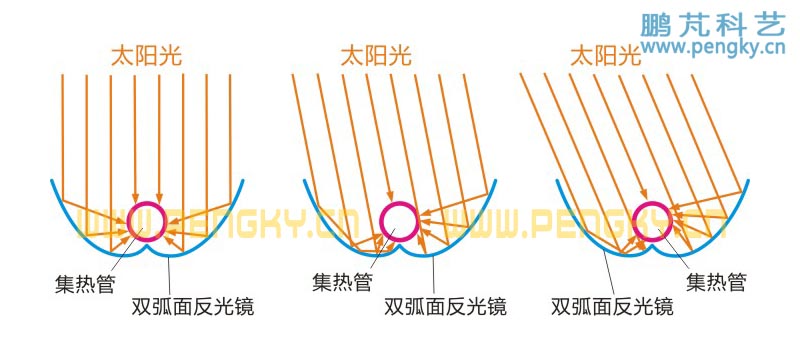

圖7中圖是柱形雙弧面次級反射鏡的結構示意圖，這種結構的聚光比單弧面有所改善，比較好的弧面是復合拋物面聚光CPC反射鏡，由對稱的兩段拋物線與漸開線組成。在CPC反射鏡內設一較粗的集熱管，管外壁涂覆有吸熱體涂層。圖10是來自不同條形反射鏡反射光的聚光示意。

次級反射鏡的二次聚光可使整個條式菲涅爾聚光裝置的聚光比提高到數十倍。

實際的柱形次反射鏡背面覆有隔熱層，減少熱量的散失，有些還在次反射鏡口蓋玻璃，減少熱量的對流損失。

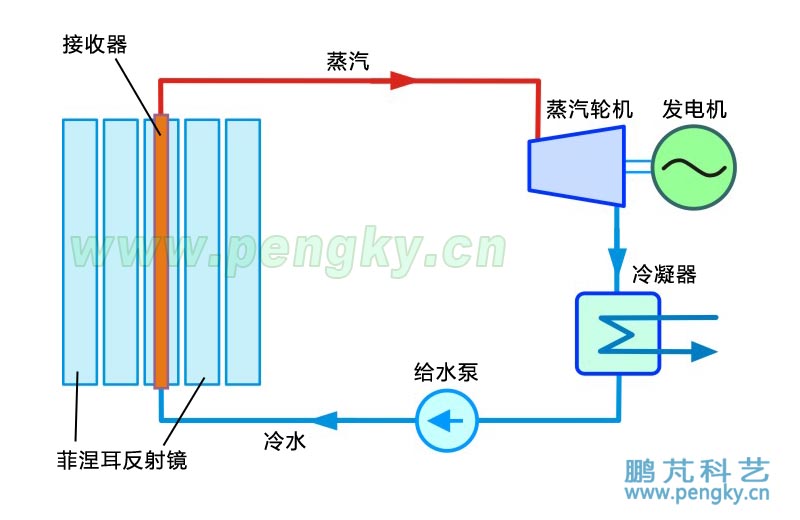

條式菲涅爾聚光裝置的聚光倍數只有數十倍，因此對介質的加熱溫度不太高，可直接用水作介質，也就是說直接把水加熱成蒸汽推動蒸汽機。這樣系統很簡單，除了條式菲涅爾聚光裝置外，只需蒸汽輪機、發電機、冷凝器、水泵配套即可，其基本組成框圖見圖11，稱為一次通過式菲涅爾聚光太陽能發電系統。

由于接收器不具備汽水分離能力，輸出的蒸汽中會有液態水存在，這樣的蒸汽不利于汽輪機運行，必須進行汽水分離，把分離出來的蒸汽進一步加熱成過熱蒸汽去推動汽輪機，把分離出來的水送回接收器加熱。

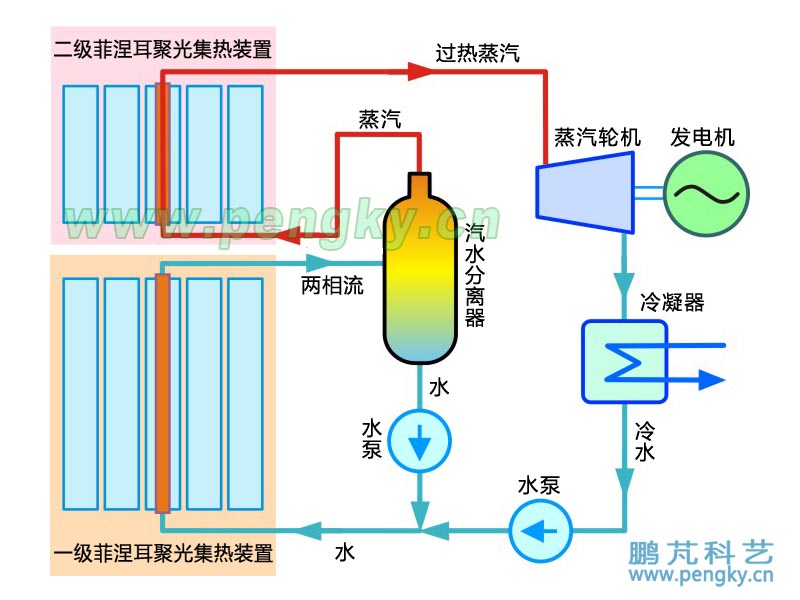

把條式菲涅爾聚光集熱裝置分為兩部分，其中一級菲涅爾聚光集熱裝置把水加熱成含水的水蒸氣，含水的水蒸氣（兩相流）進入汽水分離器，分離出的水通過水泵再次進入一級菲涅爾聚光集熱裝置加熱，分離出的蒸汽則送入二級菲涅爾聚光集熱裝置繼續加熱成為過熱蒸汽，過熱蒸汽推動汽輪機可以提高汽輪機的效率，這樣的組成成為循環式菲涅爾聚光太陽能發電系統，圖12是系統示意圖。

二級菲涅爾聚光集熱裝置也可以采用槽式聚光集熱裝置，因?yàn)椴凼骄酃庥休^高的聚光比，較易產生高溫的過熱蒸汽。

下面請觀看循環式菲涅爾聚光太陽能發電系統運行動畫，動畫格式 .mp4；分辨率 960x720。
